Strecke

Streckendaten zur Selketalbahn


Stationen   Höhenprofil   Streckendaten   Geschwindigkeitsband

Als Selketalbahn werden die Strecken der Harzer Schmalspurbahnen (HSSB) bezeichnet, die einst der Gern­rode-Harz­geroder Eisenbahn-Gesellschaft (GHE) gehörten sowie die Strecke Quedlinburg – Gernrode (siehe Karte).

Stationen

Die Stationierung entspricht den Angaben aus den Buchfahrplan 2017 der Harzer Schmalspurbahnen GmbH (HSB).
In Klammern sind die Daten angegeben gemäß Atlas der DR. Bei Bahnhöfen war die Mitte des Empfangsgebäudes der Bezugspunkt. Daher bleiben in den Endbahnhöfen die Gleislängen bis zum Prellbock mitunter unberücksichtigt.

Alle Stationen sind gleichzeitig Zuglaufstelle (Zlst).

Bahnhof / Haltepunkt Station
in km
Höhe ü. N.N.
in m
  Bahnhof / Haltepunkt Station
in km
Höhe ü. N.N.
in m
Bf Gernrode 0,00 (0,00) 210   Bf Quedlinburg 0,00 (0,26) 121
Hp Osterteich X 1,50 (1,46) 254 Hp Quedlinburg-Quarmbeck X 4,87 (4,88) 152
Hp Sternhaus Haferfeld X 5,70 (5,71) 384 Hp Bad Suderode 7,26 (7,39) 187
Bf Sternhaus Ramberg X 6,90 (6,91) 413 Bf Gernrode 9,05 (8,95) 210
Bf Mägdesprung 10,20 (10,17) 292
Hp Drahtzug X 11,70 (11,61) 293
Bf Alexisbad 14,60 (14,55) 316 Bf Alexisbad 0,00 (0,00) 316
Bf Silberhütte 17,70 (17,70) 336 Bf Harzgerode 2,90 (2,90) 387
Hp Straßberg-Glasebach X 21,41 362
Bf Straßberg 21,80 (21,81) 363
Hp Güntersberge 27,00 (27,03) 404
Bf Friedrichshöhe X 30,50 (30,52) 454
Hp Albrechtshaus X 31,30 (31.32) 467
Bf Stiege 35,70 (35,71) 486 Bf Stiege 0,00 (0,00) 486
Bf Hasselfelde 40,61 (40,38) 452 Hp Birkenmoor X 2,90 (2,90) 532
  Betr-Bf Unterberg 6,80 (6,83) 385
  Bf Eisfelder Talmühle 8,60 (8,95) 352

zum Seitenanfangzum Seitenanfang

Höhenprofil

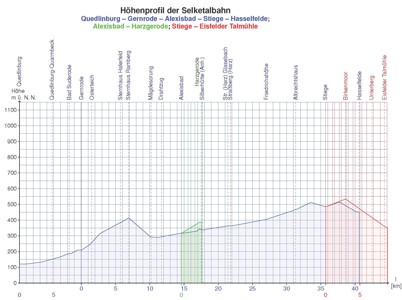

Höhenprofil der Selketalbahn
Höhenprofil der Selketalbahn einschließlich Verlängerung nach Quedlinburg ab 2006
Zeichnung: Klaus Gottschling   Vergrößern

Der Abschnitt Mägdesprung – Sternhaus Ramberg ist mit 40 ‰ maßgebender Neigung1 (Neigungsverhältnis 1 : 25) der steilste Streckenabschnitt im gesamten Netz der Harzer Schmalspurbahnen. Auch von Eisfelder Talmühle nach Birkenmoor geht es steiler bergan (1 : 27) als auf der Brockenbahn (Drei Annen Hohne – Brocken max. 1 : 30). Da aber zwischen Wernigerode und Bahnhof Brocken ein größerer Höhenschied (890 m) als auf der Selketalbahn zu überwinden ist, werden die Lokomotiven auf der Harzquer- und Brockenbahn insgesamt mehr gefordert.

zum Seitenanfangzum Seitenanfang

Streckendaten

Selketalbahn (Gernrode – Hasselfelde, Alexisbad – Harzgerode, Stiege – Eisfelder Talmühle und Quedlinburg – Gernrode ab 2006)
Streckenlänge 61,16 km ≙ 43,42 % vom Gesamtnetz der Harzer Schmalspurbahnen (61,18 km ≙ 43,45 %)
größtes Neigungsverhältnis 1 : 25 (i = 40 ‰) hinter Bf Mägdesprung Richtung Bf Sternhaus Ramberg mehr Details Höhenprofil
Steilster Streckenabschnitt der Harzer Schmalspurbahnen bezüglich maßgebender Neigung1!
Höhenlage niedrigster Punkt Bahnhof Quedlinburg 121 m
höchster Punkt Haltepunkt Birkenmoor 532 m
kleinster Bogenradius 60 m zwischen Drahtzug und Alexisbad am Felsdurchbruch „Selkewasserfall“ und „Klosterkopf“
Streckenhöchstgeschwindigkeit 40 km/h   zwischen Straßberg und Stiege mehr Details Geschwindigkeitsband
50 km/h zwischen Gernrode und Quedlinburg
Anzahl Betriebsstellen 12 Bahnhöfe (Bf)
 1 Betriebsbahnhof (Betr-Bf Unterberg - nur für Güterverkehr)
9 Haltepunkte (Hp)
22 Zuglaufstellen (Zlst)
 X Stationen mit Bedarfshalt
Alle Betriebsstellen der Selketalbahn sind gleichzeitig Zuglaufstellen. Im Buchfahrplan ist für jeden Zug festge­schrieben welche Zuglauf­stellen für den Zug Zuglauf­meldestellen sind, wo die Zugpersonale (i. d. R. die Triebfahr­zeugführer) die für den Zugleitbetrieb nötigen betrieblichen Meldungen abgeben müssen.
Wegen nicht beheizter Rückfallweichen sind im Winterfahrplan z. B. die Bahnhöfe Friedrichshöhe und Silberhütte nur bedingt als Bahnhöfe für Zugkreuzungen und Überholungen nutzbar.
Harzer Schmalspurbahnen (gesamt)
Streckenlänge 140,86 km (140,81 km)
größtes Neigungsverhältnis 1 : 25 (i = 40 ‰)
Höhenlage niedrigster Punkt Bahnhof Quedlinburg 121 m
höchster Punkt Bahnhof Brocken 1125 m
kleinster Bogenradius 60 m
Anzahl Betriebsstellen 25 Bahnhöfe (Bf)
 3 Betriebsbahnhöfe (Betr.-Bf)
23 Haltepunkte (Hp)
 6 Blockstellen (2 Haltepunkte gleichzeitig als Blockstelle)
31 Zuglaufstellen (Zlst)

zum Seitenanfangzum Seitenanfang

Geschwindigkeitsband

Das Geschwindigkeitsband zeigt die aufgrund der Bogenradien, der nicht technisch gesicherten Bahnübergänge und des Oberbauzustandes (Langsamfahrstellen) maximal zulässige Höcjstgeschwindigkeit der Züge (mit Ausnahme von Zügen mit Regelspurfahrzeugen auf Rollwagen/Rollböcken). Die Höchstgeschwindigkeit von 40 km/h darf nur auf dem 1983 wieder aufgebauten Abschnitt Straßberg – Stiege gefahren werden. Die Streckenverlängerung Gernrode – Quedlinburg ist weitestgehend für 50 km/h zugelassen.

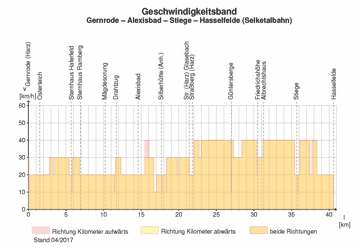

Geschwindigkeitsband Germrode – Hasselfelde
vmax Gernrode – Hasselfelde
Zeichnung: Klaus Gottschling   Vergrößern

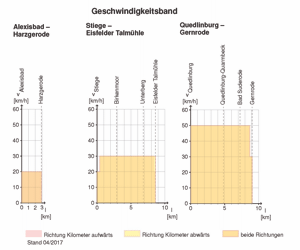

Geschwindigkeitsband Alexisbad – Harzgerode, Stiege – Eisfelder Talmühle, Quedlinburg – Gernrode
vmax Alexisbad – Harzgerode, Stiege – Eisfelder Talmühle, Quedlinburg – Gernrode
Zeichnung: Klaus Gottschling   Vergrößern



DV 408 – Fahrdienstvorschrift der DR, § 19, Abs. 4: „Die maßgebende Längsneigung ist die Neigung der Verbindungslinie der 2 000 m voneinander entfernten Punkte einer Strecke mit dem größten Höhenunterschied. Ist die so ermittelte Neigung stärker als 1 : 100, so ist an Stelle des Maßes von 2 000 m ein solches von 1 000 m anzuwenden.“
